DRAWBAR CLAMPING FORCE GAGE / Drawbar Force Gauge Spindle
อุปกรณ์สำหรับตรวจเช็ค แรงดึงของทูล ในหัว Spindle สำหรับเครื่องจักรซีเอ็นซีโดยสามารถวัดได้กับหัว Spindle ทุกรุ่น เพียงแค่ใช้อุปกรณ์วัด Clamping Force gage รวมกับ adapters gage ตามรุ่นของ spindle ที่ลูกค้าใช้งาน
ประโยชน์ของ DRAWBAR CLAMPING FORCE GAGE

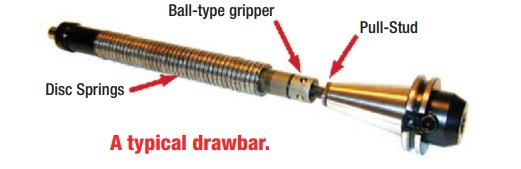

ช่วยให้ลูกค้าสามารถตรวจสอบสภาพของชุดยึดจับทูล (Drawbar) ใน Spindle ได้ ในกรณีที่แรงดึงจับทูล ไม่ได้อยุ่ในเกณฑ์ จะเกิดปัญหาทูลที่ใช้ในการกัดงานแกว่ง tool life ของทูลจะสั้นลง และกัดงานไม่ได้ขนาด ในกรณีที่แรงจับน้อยมากๆจะทำให้เกิดช่องว่างระหว่างทูลกับ Taper spindle เมื่อใช้งานไปนานจะเกิดการเสียดสี ทำให้ Taper spindle เกิดการสึกหรอขึ้นมาเป็นอีกหนึ่งสาเหตุที่ทำให้ค่า run out ของทูลไม่ได้
วิธีการเลือกซื้อ DRAWBAR CLAMPING FORCE GAGE
BT30 และ BT40 ใช้ clamping force gage ไม่เกิน 3,000 lbs
BT50 , HSK-A63 , HSK-A100 ใช้ clamping force gage ไม่เกิน 5,000 lbs
รายการสินค้า
ชุดอุปกรณ์สำหรับวัดค่าแรงดัน (Spindle Drawbar Force Gageheads)
| Model/Part Number | Description |
| CG3K | 3,000 lb. Gagehead |
| CG5K | 5,000 lb. Gagehead |
| CG10K | 10,000 lb. Gagehead |
| CG15K | 15,000 lb. Gagehead, Series II |

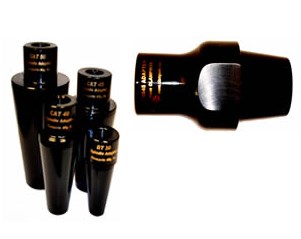

ชุดอเด็ปเตอร์สำหรับหัว spindle (Spindle Adapters)
| Model/Part Number | Description |
| CA30B | BT 30 Adapter |
| CA40B | BT 40 Adapter |
| CA50B | BT 50 Adapter |
| CAPTO 03 | Capto C3 Adapter |
| CAPTO 04 | Capto C4 Adapter |
| CAPTO 05 | Capto C5 Adapter |
| CAPTO 06 | Capto C6 Adapter |
| CAPTO 08 | Capto C8 Adapter |
| CAPTO 06 | Capto C6 Adapter, for 15,000 lb. gagehead, Series II |
| CAPTO 08 | Capto C8 Adapter, for 15,000 lb. gagehead, Series II |
| CHSK E25 | HSK E-25 Adapter |
| CHSK E32 | HSK E-32 Adapter |
| CHSK A40 | HSK A-40 Adapter |
| CHSK A50 | HSK A-50 Adapter |
| CHSK A50 | HSK F-63 Adapter |
| CHSK A63 | HSK A-63 Adapter |
| CHSK A80 | HSK A-80 Adapter |
| CHSK A100 | HSK A-100 Adapter |
| CHSK A125 | HSK A-125 Adapter |
| CHSK A100 | HSK A-100 Adapter, for 15,000 lb. gagehead, Series II |
| CHSK A125 | HSK A-125 Adapter, for 15,000 lb. gagehead, Series II |
ในกรณีที่เป็น Tool Holder แบบพิเศษสามารถสั่งทำเพิ่มเติมนอกเหนือจากรายการที่มีได้ค่ะ
#CAT30, CAT40, CAT45, CAT50, CAT60
BT30, BT35, BT40, BT45, BT50, BT60
ISO30, ISO40, ISO45, ISO50, ISO60
HSK E25, HSK E32, HSK E40, HSK E50, HSK E63, HSK A25, HSK A32, HSK A40, HSK A50, HSK A63, HSK A80, HSK A100, HSK A125, HSK A160
Capto C3, Capto C4, Capto C5, Capto C6, Capto C8, Capto C10
New Century NC5-46, NC5-63, NC5-85, NC5-100
KV45, KV4540, KV5045, KM32, KM40, KM50, KM63, KM80, KM100
Monarch 45 and other specials
