บริการรับตรวจเช็ค วิเคราะห์ปัญหา และ Calibration เครื่องจักร
ด้วย Renishaw BallBar QC20-W และ Laser XL-80

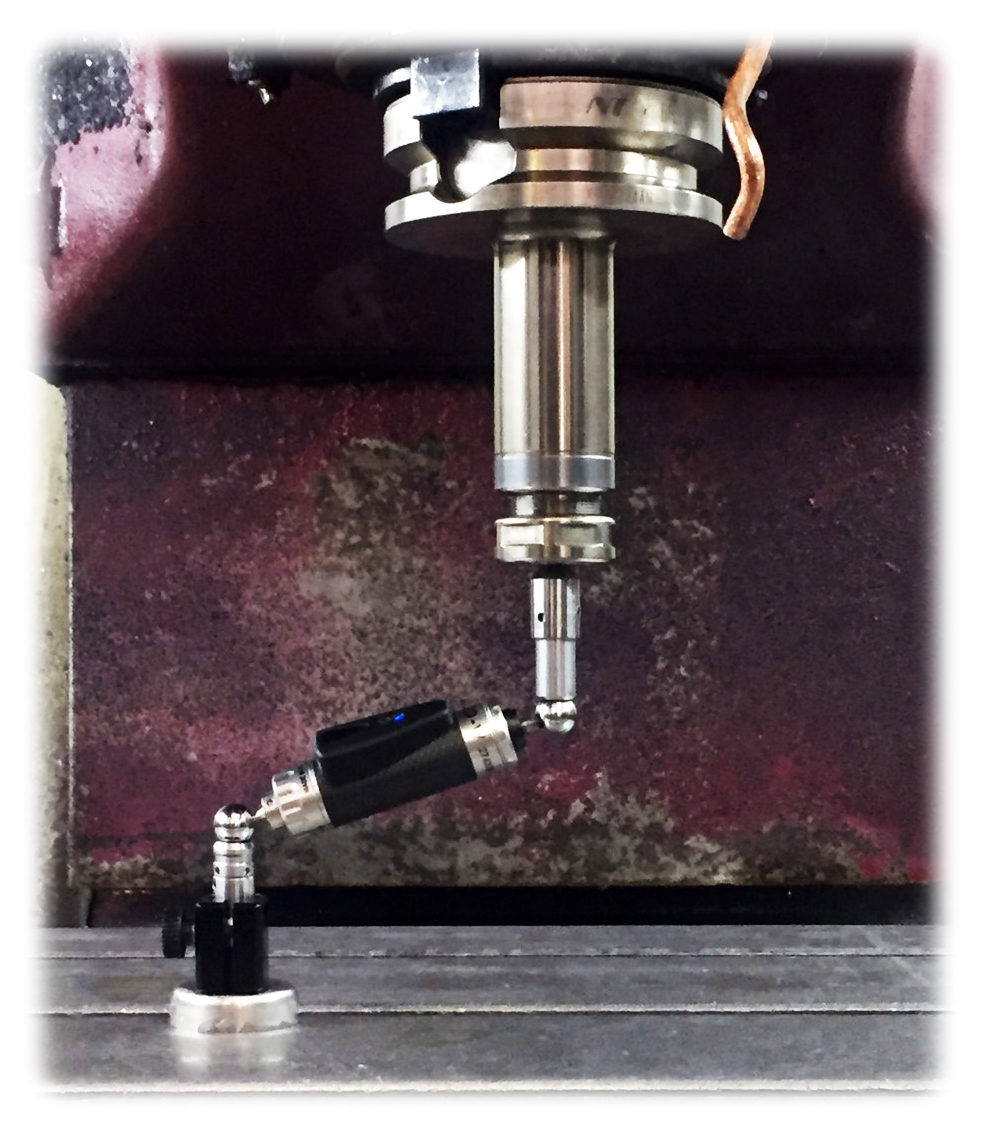

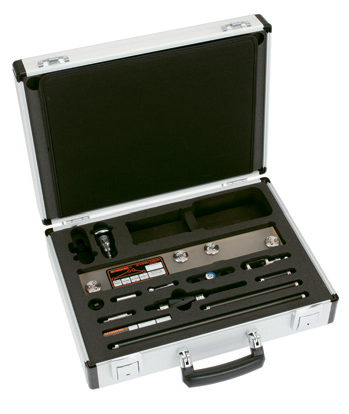

- Renishaw BallBar QC20-W

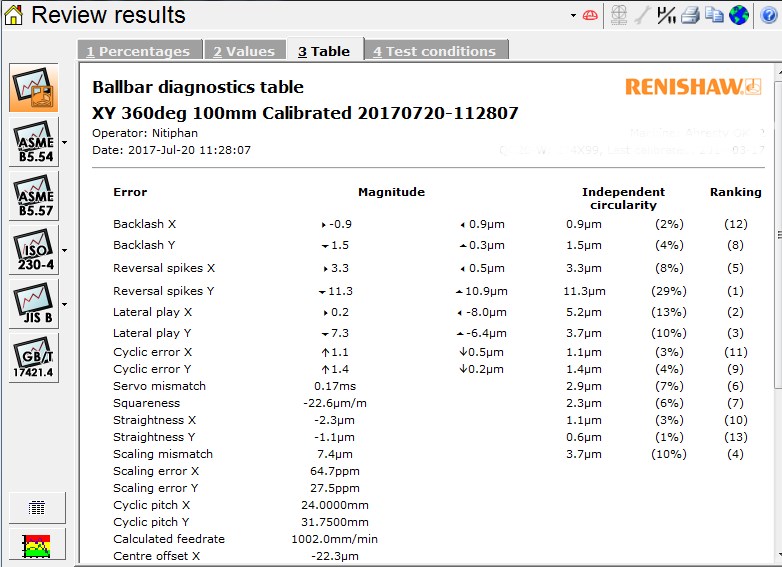

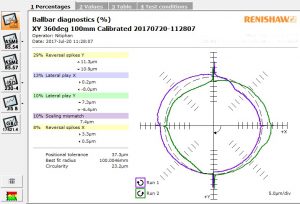

เป็นอุปกรณ์ที่ใช้สำหรับวิเคราะห์ปัญหาต่างๆที่เกิดขึ้นกับเครื่องจักร โดยจะทำการวัดด้วยการเคลื่อนที่ล่ะ 2 แกน เป็นลักษณะวงกลม หลังจากวัด Report ที่ได้จาการวิเคราะห์จะทำให้ทราบ ค่าความคลาดเคลื่อนต่างที่เกิดขึ้นของเครื่องจักร เช่น Axis Reversal Spikes , Scale Mismatch ,Backlash , Stick-Slip,SquarenessError,Straightness, Squareness Error
การตรวจเช็คด้วยอุปกรณ์ Ball Bar QC-20W สามารถช่วยแก้ไขปัญหาดังต่อไปนี้ได้
-กัดงานไม่กลม
-กัดงานเป็นรอย ณ ตำแหน่งมุม 0 90 180 หรือ360 ของวงกลม
-ขนาดของงานที่กัดไม่ได้ตามค่า

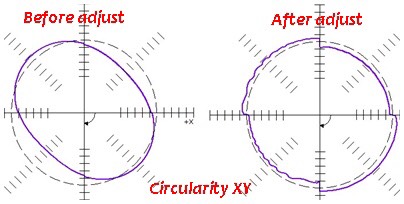

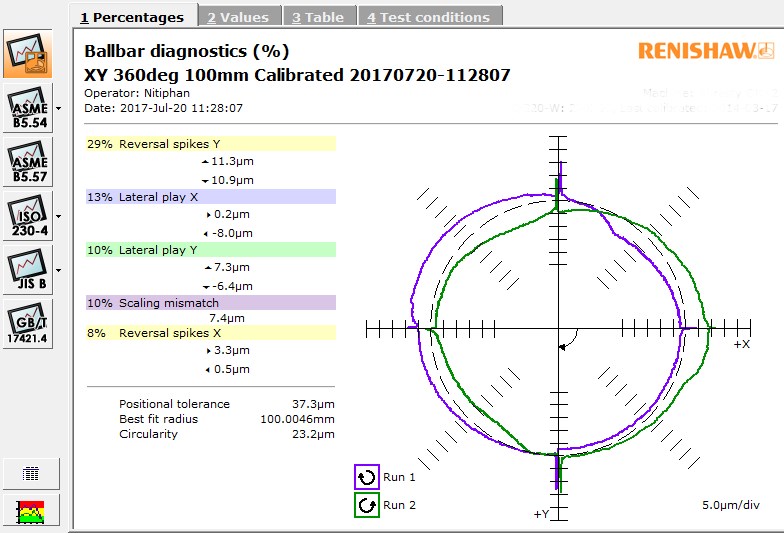

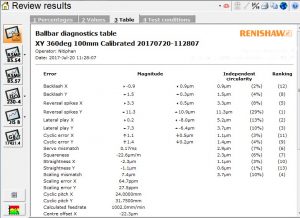

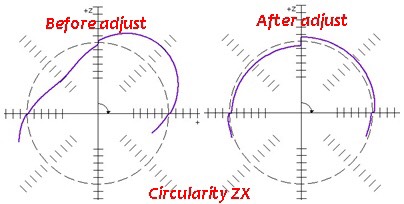

ตัวอย่างการวัดและทำการปรับค่าโดยใช้ ฺBall Bar ในกรณี เครื่องจักรกัดงานไม่กลม ในแนวแกน XY และ XZ

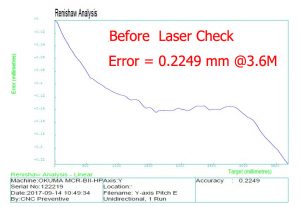

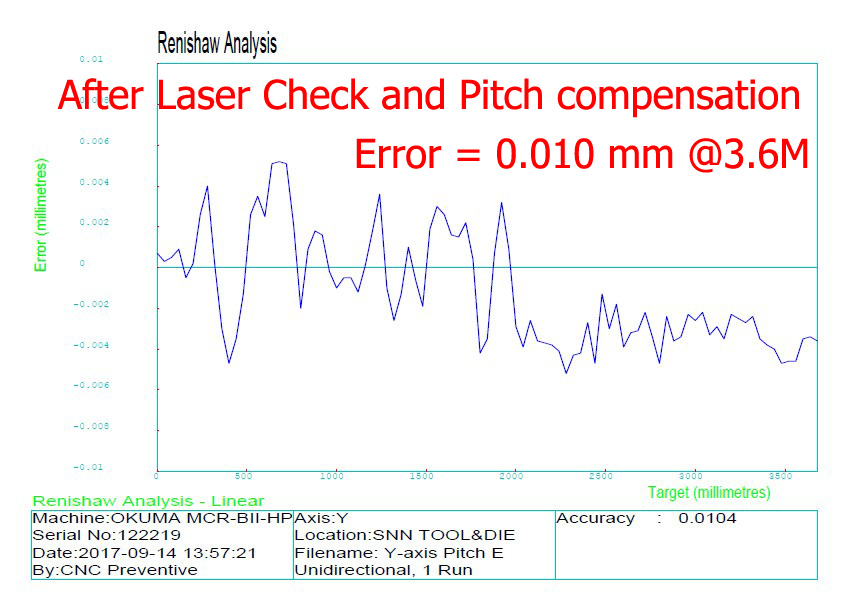

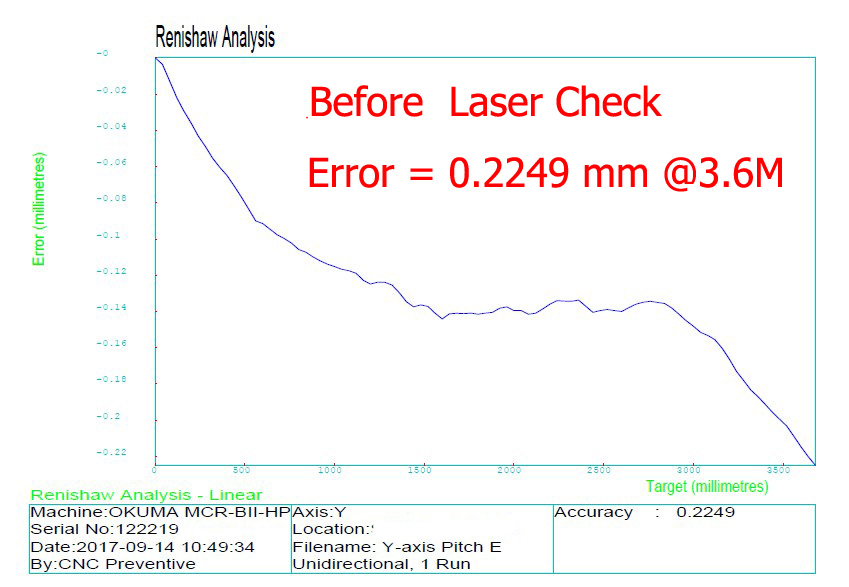

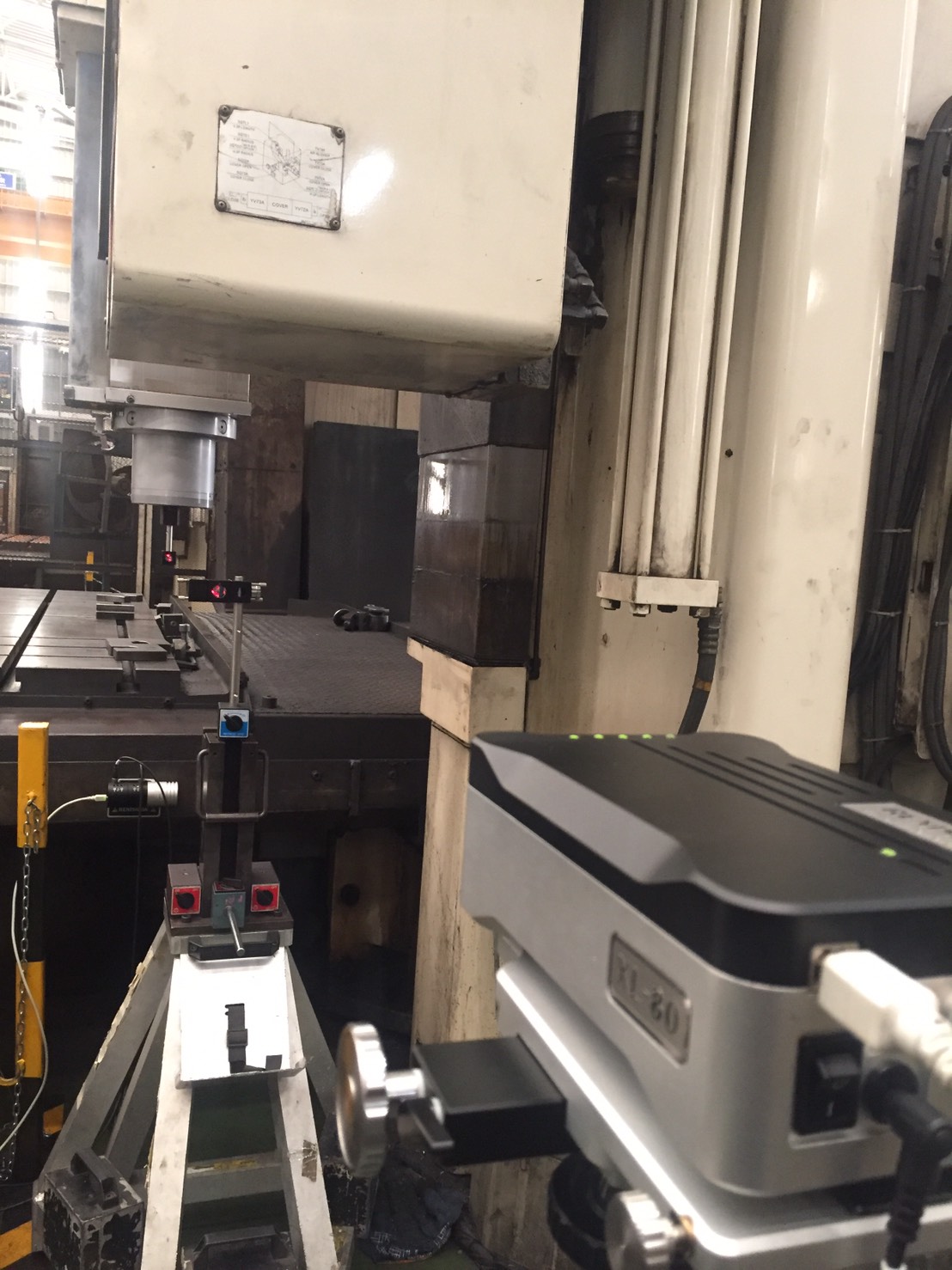

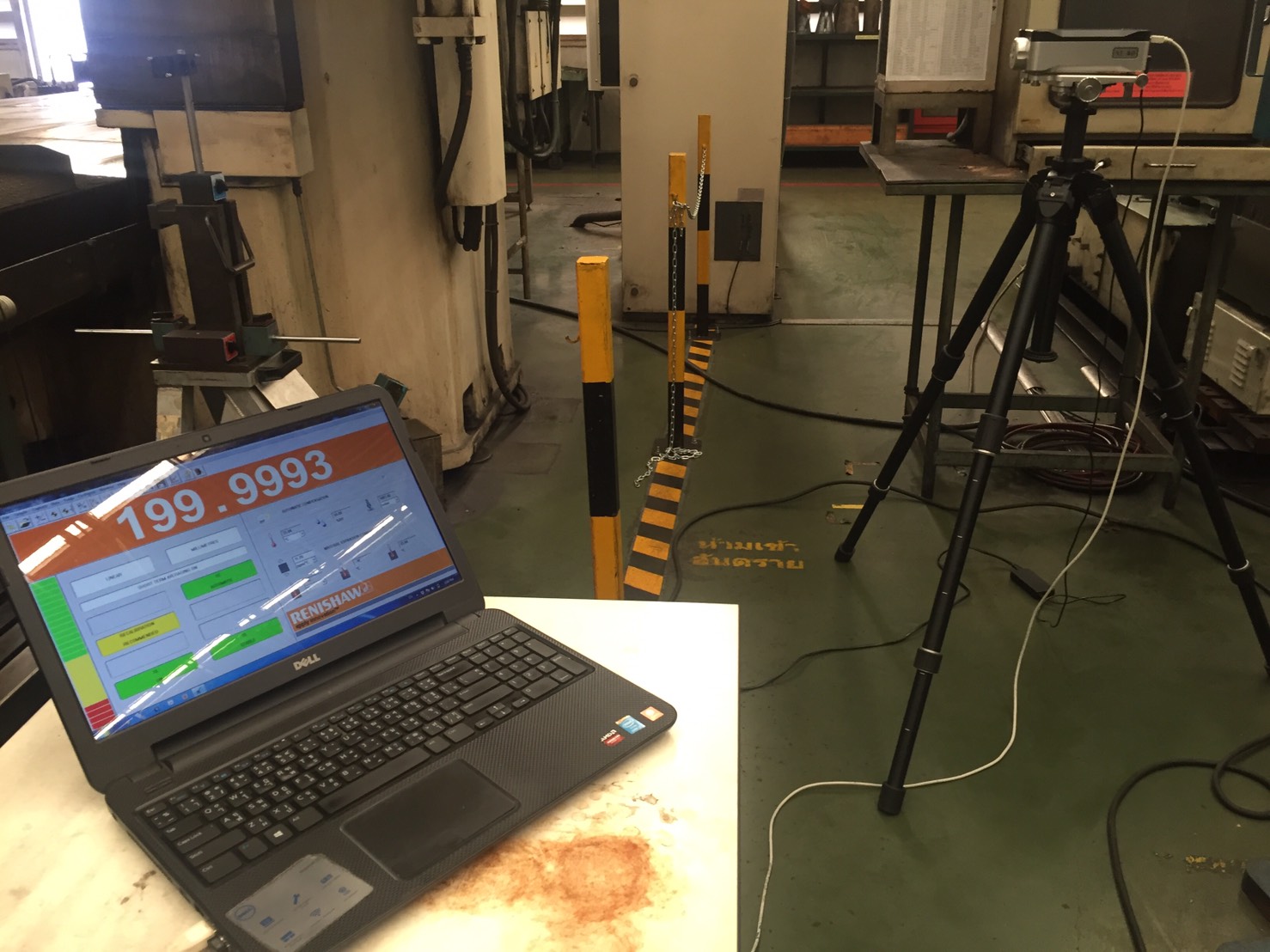

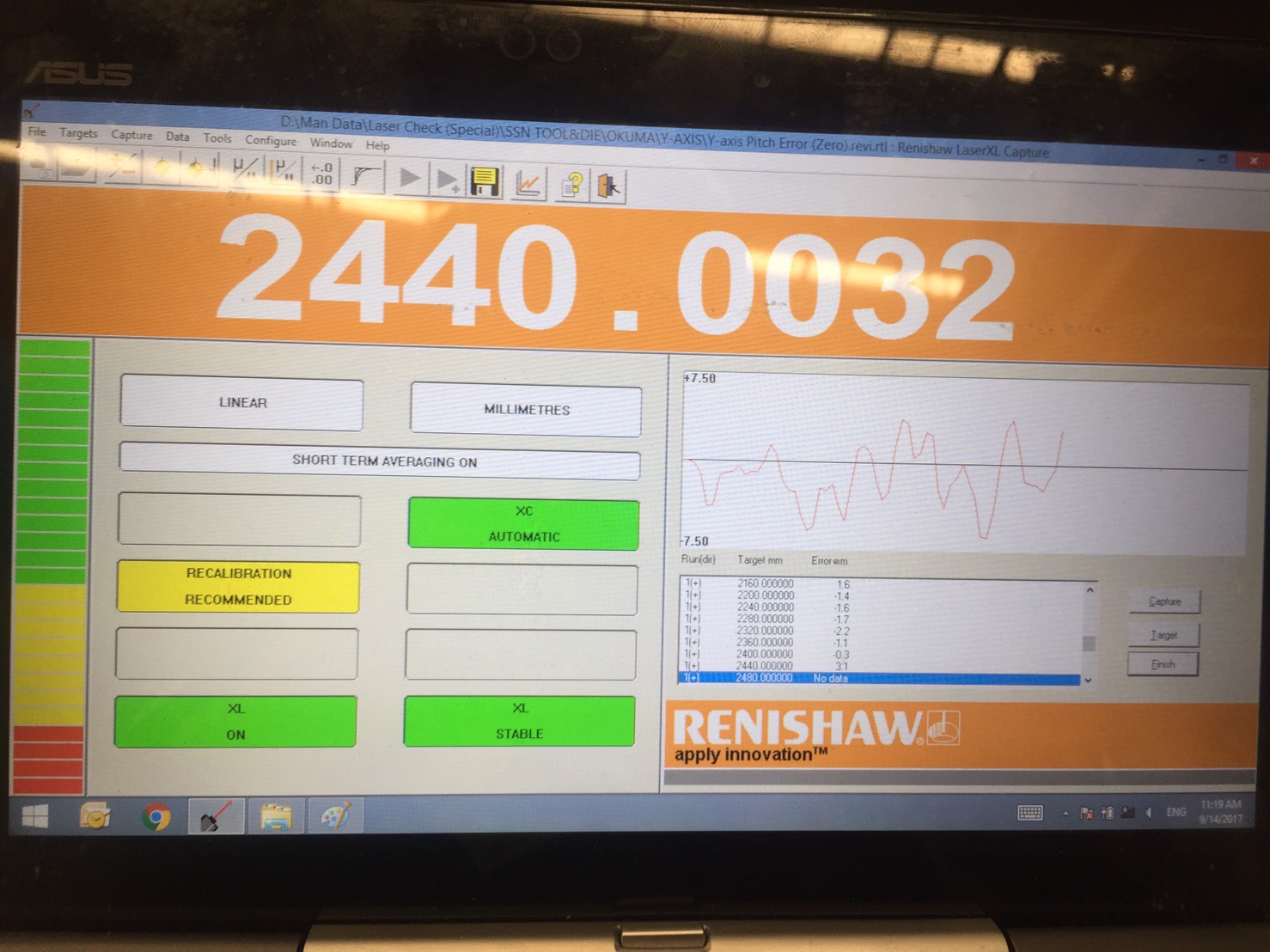

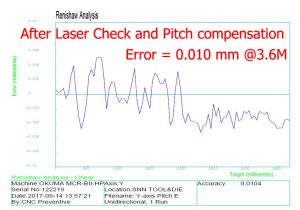

- Pitch Error compensation โดย Renishaw Laser XL-80
ปรับค่า error ในการเคลื่อนที่ของแนวแกน โดยใช้อุปกรณ์ Laser ที่มีความแม่นยำสูง มาทำการตรวจเช็ค และทำการชดเชยในส่วนของ Parameter Pitch Error Compensation
